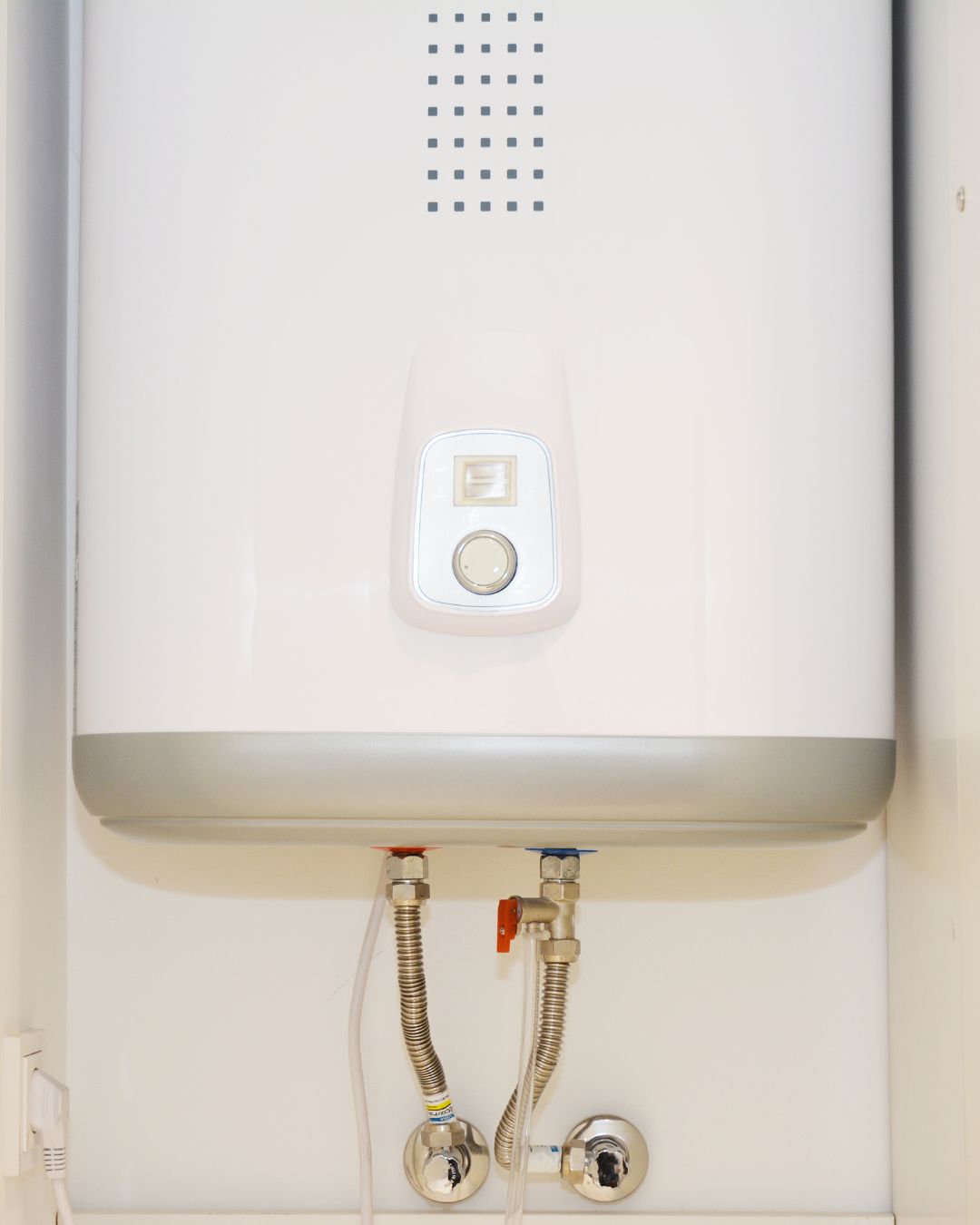

Een elektrische boiler aansluiten schema laat zien hoe de water- en stroomaansluiting van een voorraadboiler zijn opgebouwd. Aan de waterzijde stroomt koud leidingwater naar de boiler en gaat verwarmd water naar de tappunten. Daarnaast heeft de boiler een geschikte elektrische aansluiting nodig. Het exacte aansluitschema verschilt per toestel en installatie. Gebruik daarom altijd het installatieschema van de fabrikant als uitgangspunt. Hieronder leggen we de algemene opbouw uit. Zo weet je ook beter welke aansluiting je nodig hebt wanneer je een nieuwe elektrische boiler kiest.
Hoe ziet een elektrische boiler aansluiten schema eruit?
Een elektrische voorraadboiler heeft twee belangrijke delen: de wateraansluiting en de elektrische aansluiting.
Een vereenvoudigd schema voor de waterzijde ziet er doorgaans zo uit:
Koudwaterleiding → voorgeschreven beveiliging/inlaatcombinatie → elektrische boiler → warmwaterleiding → tappunt
Daarnaast wordt de boiler aangesloten op een geschikte stroomvoorziening.
Dit is alleen een vereenvoudigde weergave. Het exacte schema kan per boiler verschillen. Volg daarom altijd het installatieschema dat bij het gekozen model hoort.
Wil je nog een boiler kiezen? Bekijk dan eerst het aanbod elektrische boilers en controleer per model de technische specificaties.
Schema voor de koudwateraansluiting
De koudwaterleiding voert leidingwater naar de boiler.
Tussen de koudwaterleiding en de boiler worden de beveiligingsonderdelen geplaatst die voor het toestel en de installatie zijn voorgeschreven. Bij veel voorraadboilers wordt hiervoor een geschikte inlaatcombinatie gebruikt.
Wanneer het water wordt verwarmd, zet het uit. De installatie moet deze drukverandering veilig kunnen verwerken.
Het is daarom belangrijk dat je niet zelf onderdelen uit het voorgeschreven schema weglaat of op een andere positie monteert.
Controleer in de handleiding welke beveiliging het specifieke boilermodel nodig heeft.
Schema voor de warmwateraansluiting
De warmwateruitgang van de boiler wordt aangesloten op de leiding naar het tappunt of de tappunten.
Het basisschema wordt daarmee:
Koud water → beveiliging → boiler → warm water → tappunt
Hoe uitgebreid het leidingnet daarna is, hangt af van de toepassing.
Een kleine keukenboiler kan bijvoorbeeld één tappunt bedienen. Een grotere voorraadboiler kan onderdeel zijn van een uitgebreider warmwatersysteem.
De capaciteit van de boiler moet daarom passen bij het daadwerkelijke warmwatergebruik.
Waar zit de inlaatcombinatie in het schema?
Bij installaties waarbij een inlaatcombinatie is voorgeschreven, bevindt deze zich aan de koudwaterzijde vóór de boiler.
De inlaatcombinatie heeft een veiligheidsfunctie en biedt een mogelijkheid om expansiewater af te voeren.
Tijdens het opwarmen kan daarom water uit de afvoer van de inlaatcombinatie komen. Dat hoeft niet direct op een defect te wijzen.
Welke inlaatcombinatie of andere beveiligingsvoorziening geschikt is, hangt af van het toestel en de installatievoorschriften.
Volg daarvoor de specificaties van de fabrikant.
Elektrische boiler aansluiten op stroom
Naast de waterleidingen moet de boiler elektrisch worden aangesloten.
Welke stroomvoorziening nodig is, hangt af van het specifieke model. Controleer daarom altijd het aansluitvermogen en de technische voorschriften.
Sommige boilers zijn ontworpen voor aansluiting via een geschikte wandcontactdoos. Andere modellen vragen om een andere of vaste aansluiting.
Ga dus niet alleen op de inhoud van de boiler af.
Een boiler van 80 liter heeft bijvoorbeeld niet automatisch dezelfde elektrische aansluiting als iedere andere boiler van 80 liter. Het vermogen en ontwerp van het toestel zijn bepalend.
Heeft een elektrische boiler een aparte groep nodig?
Dat kun je niet uitsluitend op basis van het aantal watts of liters bepalen.
Het aansluitvermogen is belangrijk, maar ook de bestaande elektrische installatie en de belasting van de betreffende groep spelen een rol.
Controleer daarom de installatiehandleiding van het model dat je wilt kopen.
Is de bestaande elektrische voorziening niet geschikt? Dan kunnen aanpassingen nodig zijn.
Laat werkzaamheden aan de elektrische installatie uitvoeren door iemand met de benodigde vakkennis.
Eerst water aansluiten en daarna stroom?
Bij de ingebruikname van een elektrische voorraadboiler is de juiste volgorde belangrijk.
Volg hiervoor altijd de instructies van de fabrikant.
Bij toestellen waarbij een verwarmingselement in het voorraadvat zit, moet worden voorkomen dat het element droog wordt ingeschakeld. Controleer daarom volgens de handleiding of het toestel correct gevuld en ontlucht is voordat het elektrisch wordt ingeschakeld.
De precieze procedure kan per model verschillen.
Elektrische boiler aansluiten schema voor een keukenboiler
Bij een compacte keukenboiler is het principe hetzelfde, maar het leidingschema kan verschillen door het type boiler en kraan.
Zo bestaan er verschillende systemen en aansluitmethoden voor keukenboilers. Controleer daarom of het gekozen toestel geschikt is voor jouw bestaande kraan en leidingwerk.
Kies niet uitsluitend op basis van de inhoud.
Bekijk de elektrische boilers voor de keuken wanneer je een compact model voor een keuken of ander klein tappunt zoekt.
Schema voor een boiler voor de douche
Een boiler voor douchegebruik werkt volgens hetzelfde basisprincipe.
Koud water gaat naar de boiler, wordt verwarmd en stroomt vervolgens naar de douche. De benodigde voorraad hangt af van het warmwatergebruik, de ingestelde temperatuur en het douchegedrag.
Een vaste inhoud koppelen aan een bepaald aantal personen is daarom niet altijd betrouwbaar.
Wil je modellen voor deze toepassing vergelijken? Bekijk dan de elektrische boilers voor de douche.
Elektrische boiler aansluiten op een cv-ketel
Een elektrische boiler combineren met een cv-ketel vraagt om een ander schema.
Daarbij is vooral belangrijk hoe beide toestellen binnen de warmwatervoorziening samenwerken. Niet iedere cv-ketel is geschikt om zonder meer voorverwarmd water vanuit een boiler te ontvangen.
Gebruik het algemene schema op deze pagina daarom niet voor een cv-combinatie.
Lees daarvoor onze aparte uitleg over een elektrische boiler aansluiten op een cv-ketel.
Welk aansluitschema hoort bij jouw boiler?
Gebruik uiteindelijk altijd het schema van de fabrikant van jouw specifieke model.
Twee boilers met dezelfde inhoud kunnen verschillende aansluitingen hebben. Er kunnen verschillen zijn in vermogen, montagewijze, leidingaansluitingen en vereiste beveiligingen.
Controleer daarom vóór aankoop:
- het aansluitvermogen;
- de vereiste stroomvoorziening;
- de positie en maat van de wateraansluitingen;
- de voorgeschreven montagewijze;
- de benodigde beveiligingscomponenten;
- de afmetingen en beschikbare montageruimte.
Zo kun je modellen niet alleen op inhoud en prijs vergelijken, maar ook op geschiktheid voor je bestaande installatie.
Zelf aansluiten of laten installeren?
Het aansluitschema begrijpen betekent niet automatisch dat je de volledige installatie zelf moet uitvoeren.
Sommige situaties zijn relatief eenvoudig. Andere installaties vragen aanpassingen aan leidingwerk of de elektrische installatie.
Wil je vooral weten welke werkzaamheden je zelf kunt uitvoeren? Lees dan onze aparte uitleg over zelf een elektrische boiler aansluiten.
Daarmee houden we het technische aansluitschema en de keuze tussen zelf installeren of uitbesteden bewust van elkaar gescheiden.
Eerst het schema controleren, daarna een boiler kiezen
Ga je een nieuwe elektrische boiler kopen? Controleer dan niet alleen hoeveel liter je nodig hebt.
Bekijk ook vooraf hoe het toestel moet worden aangesloten. Een boiler die goed aansluit op je bestaande situatie kan installatie eenvoudiger maken.
Vergelijk vervolgens de inhoud, het vermogen, de energieklasse, afmetingen en functies.
Bekijk het aanbod elektrische boilers en controleer bij interessante modellen welke aansluitvoorwaarden gelden.
Veelgestelde vragen over het elektrische boiler aansluiten schema
Hoe ziet het aansluitschema van een elektrische boiler eruit?
Vereenvoudigd loopt koud water via de voorgeschreven beveiliging naar de boiler. Vanuit de boiler loopt vervolgens een warmwaterleiding naar het tappunt. Daarnaast heeft de boiler een geschikte elektrische aansluiting nodig.
Waar plaats je de inlaatcombinatie?
Wanneer een inlaatcombinatie voor de installatie is voorgeschreven, wordt deze aan de koudwaterzijde geplaatst. Volg voor de exacte positie en montage altijd het schema van de fabrikant.
Kan iedere elektrische boiler op een stopcontact?
Nee. De vereiste stroomvoorziening verschilt per toestel. Controleer daarom het aansluitvermogen en de installatievoorschriften van het specifieke model.
Heeft iedere elektrische boiler een aparte groep nodig?
Niet automatisch. Dit hangt af van het toestel en de bestaande elektrische installatie. Controleer de voorschriften van de fabrikant en laat de installatie bij twijfel beoordelen.
Kun je hetzelfde schema gebruiken voor een cv-ketel en elektrische boiler?
Niet zonder meer. Een combinatie van een elektrische boiler en cv-ketel vraagt om een systeem dat daarvoor geschikt is. Gebruik daarvoor het specifieke installatieschema.
Kan ik een elektrische boiler zelf aansluiten?
Dat hangt af van de werkzaamheden en je kennis. Voor deze vraag hebben we bewust een aparte pagina over zelf een elektrische boiler aansluiten.
Is ieder aansluitschema hetzelfde?
Nee. Het principe kan vergelijkbaar zijn, maar de technische eisen verschillen per toestel. De handleiding en het installatieschema van de fabrikant zijn daarom altijd leidend.
